名稱：自動影像測量儀 QVME系列
品牌：中研立華
型號：QVME3020B QVME4030B QVME5040B
尺寸：850*640*1625 1050*785*1645 1298*960*1720 （可定制）
用途：影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器
產地：江蘇（蘇州）
0512-66873050
產品參數
| 品牌 | 中研立華 | ||||
| 名稱 | 自動影像測量儀 | ||||
| 型號 | QVME3020B | QVME4030B | QVME5040B | ||
| 行程X*Y*Z軸 | 300*200*200 | 400*300*200 | 500*400*200 | ||
| 玻璃臺面尺寸 | 328*228 | 428*328 | 553*443 | ||
| 建議承重(KG) | ≤25 | ||||
| 外形尺寸 | 850*640*1625 | 1050*785*1645 | 1298*960*1720 | ||
| XY軸線性精度（μm） | E=（2.5+L/200) | E=(2.5+L/150） | |||
| Z軸線性精度（μm） | E=（5.0+L/100) | ||||
| 速度 | XY軸（mm/s) | ＜500 | |||
| Z軸（mm/s) | ＜100 | ||||
| 產品用途 |
影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。自動影像測量儀將影像測量技術提升到了一個新的階段，它所具有高度智能化與自動化特點，能讓整個測量過程變得簡單而輕松。適用于種類多、小批量的產品檢測廣泛應用于PCB板、手機配件、連接器、機械配件的大批量快速檢測?？蓪崿F(xiàn)24小時不間斷自動重復測量，高性能的軟硬件配置，滿足各種批量產品的檢測需求。 |
||||
| 產品特點 |
報表輸出：測量數據可直接導入成報表Excel,Word 物件放大攝像圖形可保存bmp、jpg格式 二維圖形可直接導入CAD 幾何測量：點、線、圓、弧、橢圓的測量、兩圓弧頂點距離、兩直線距離、垂直線、平行線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩線連接弧、角平分線等 尺寸標注：半徑標注、直徑標注、對齊標注、文本標注、坐標標注、角度標注 ● 花崗巖主體結構，精度高穩定好 ● 3軸CNC伺服控制系統，滿足程序自動控制、鼠標托運、操控桿控制 ● HIWIN高精度直線滑軌 ● 程控式環形落射光源，LED輪廓光源，可加裝激光定位指示 |
||||
| 光柵尺 | 0.5μm工業計算級精密光柵尺 | ||||
| 圖像傳感器 | 1/3彩色CCD或?？低晹?shù)字攝像機 | ||||
| 光學鏡頭 | 高清光學鏡頭帶卡位 光學放大倍率0.7X-4.5X連續變倍 | ||||
| 放大倍率 | 影響放大倍率約20~150X | ||||
| 光源 | 落射光 | 五環八區led冷光源，亮度程控微調 | |||
| 輪廓光 | 圓形led冷光源 亮度程控微調 | ||||
| 運動控制 | 3軸CNC伺服控制系統（X.Y.Z） | ||||
| 測量軟件 | ZYLH定制版專業測量軟件 | ||||
| 建議工作環境 | 溫度20±3℃ 濕度35%-80% 振動＜0.002g 低于15Hz | ||||
| 電源 | AC 220±5V 50Hz | ||||
| 重量約（KG） | 290 | 350 | 480 | ||
產品展示
產品優勢
多年的行業經驗沉淀，具體專業的思維、專業的團隊；
具有專業強大的研發設計能力，能夠為您解決二維尺寸及三維尺寸檢測難題。
自有研發團隊，由一批資歷深、技術能力強的機械、電氣及軟件工程師組成；
可滿足您對非標定制化測試設備的需求。

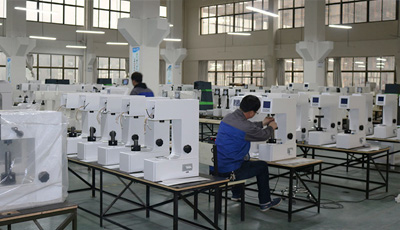

50人熟練工種，有10年以上影像測量儀及刀具檢測儀器生產經驗；核心光學配件全部進口，ISO9001質量體系，每道工序檢驗嚴格。
根據客戶需求提供上門服務，定期制定客戶回訪；
免費送貨上門，2小時內回復，24小時現場服務，長三角地區以外48小時上門。
